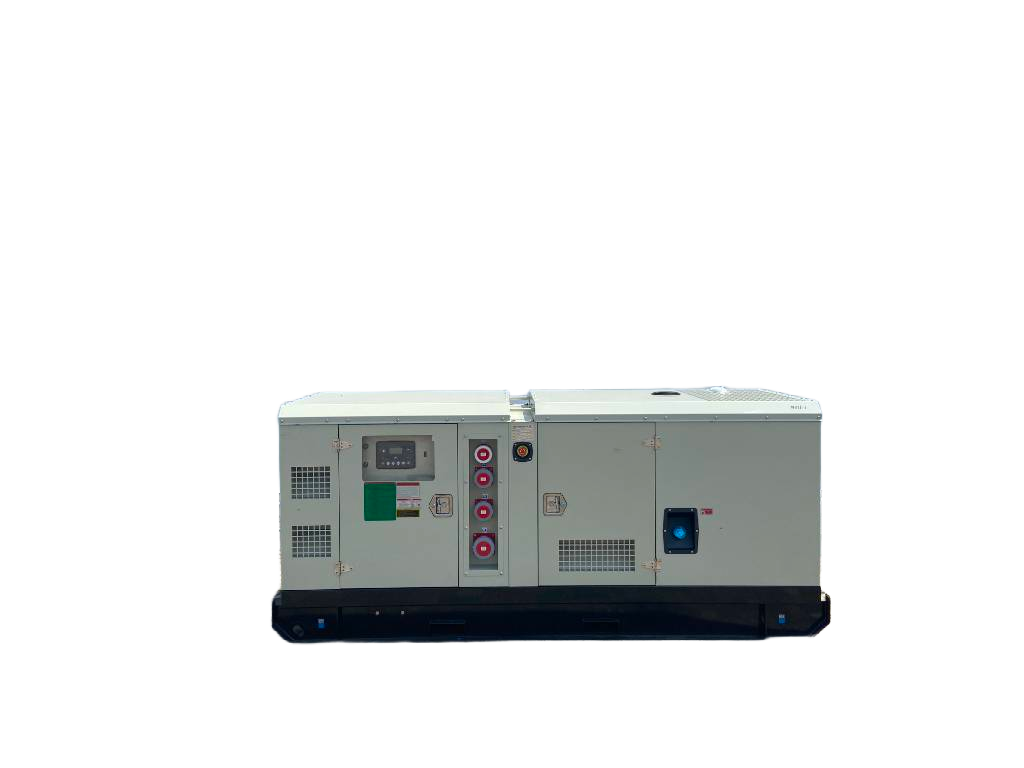

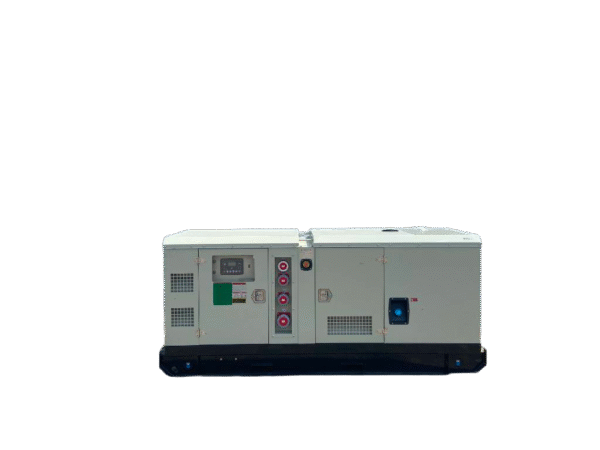

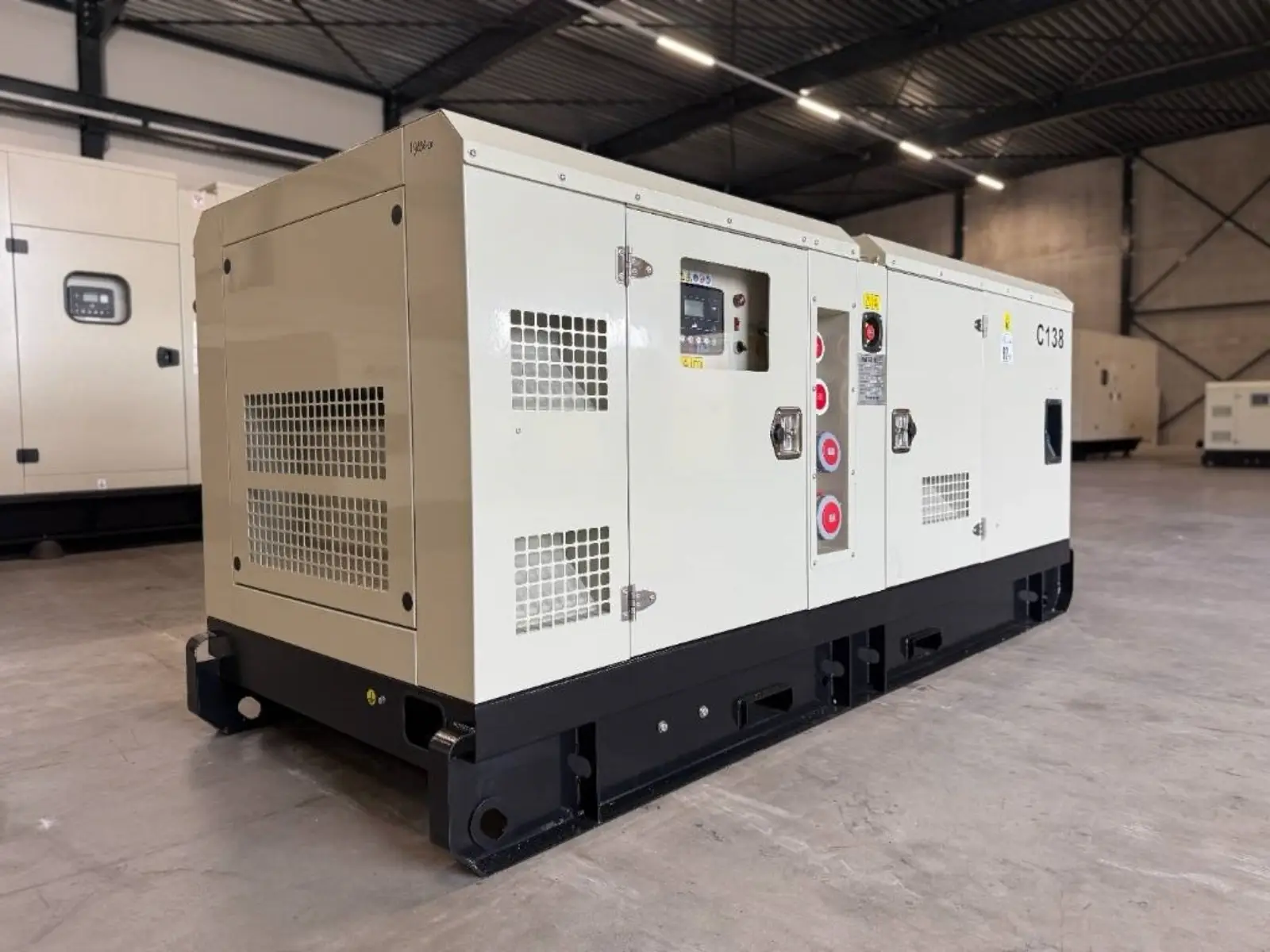

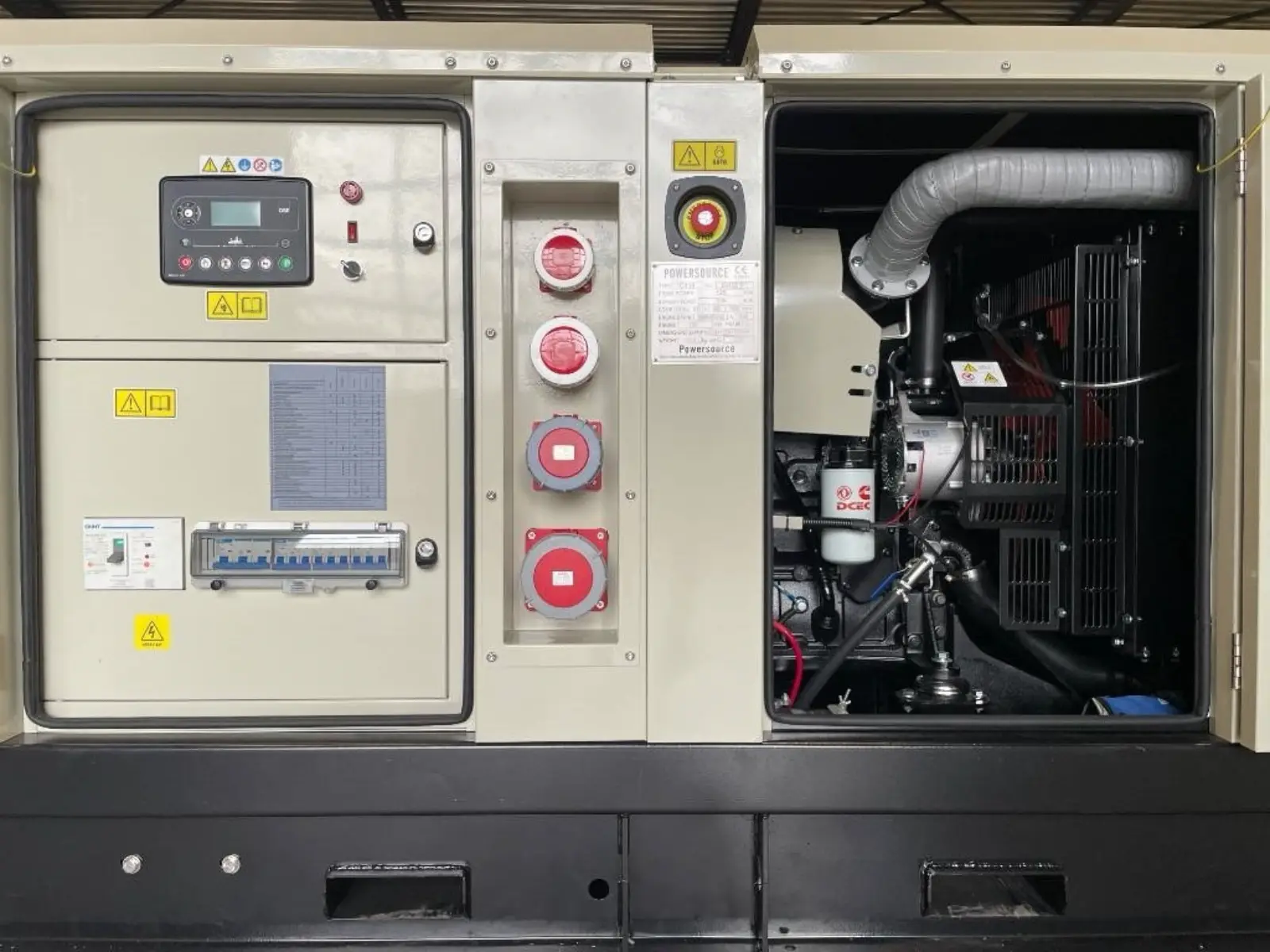

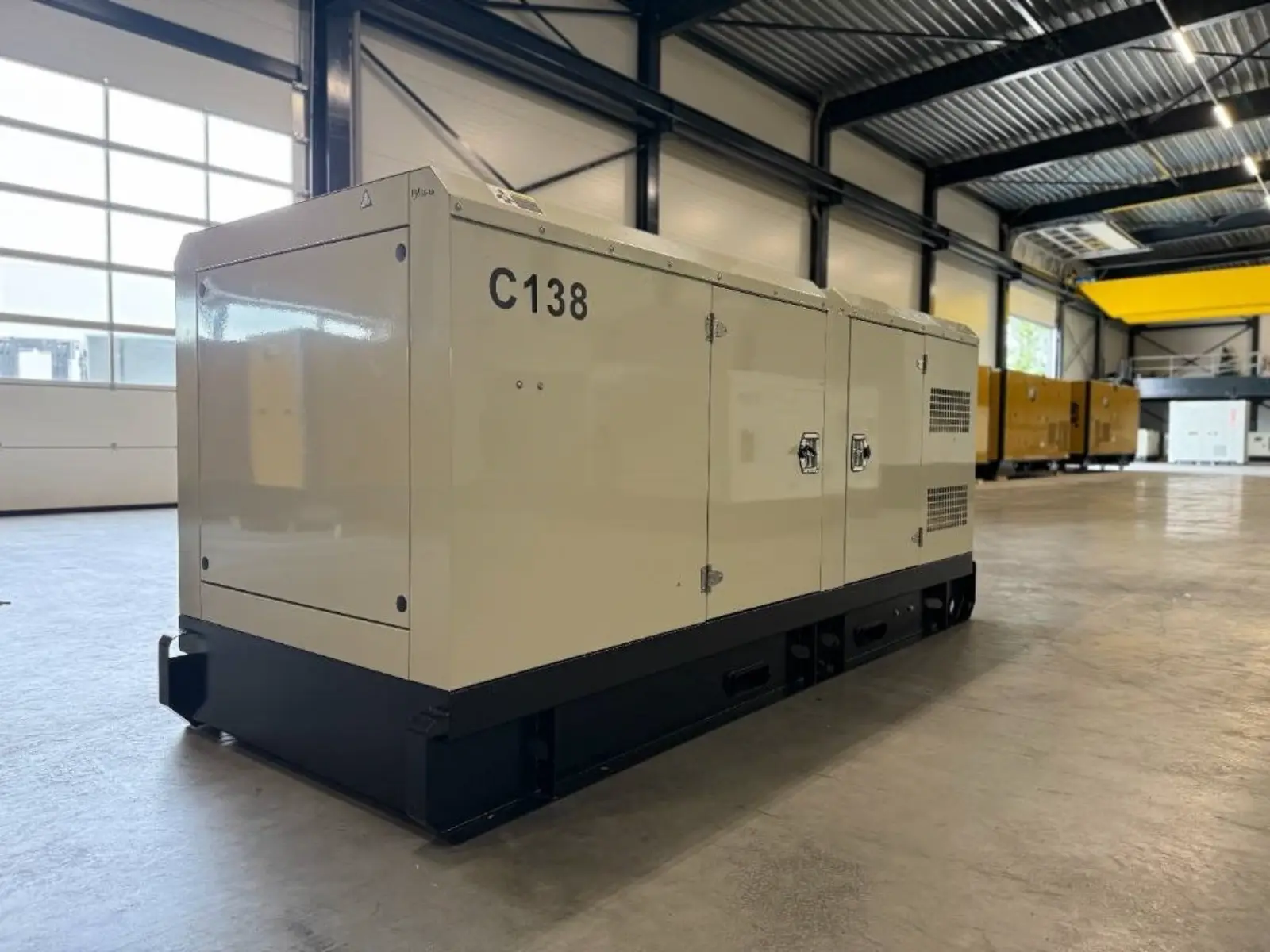

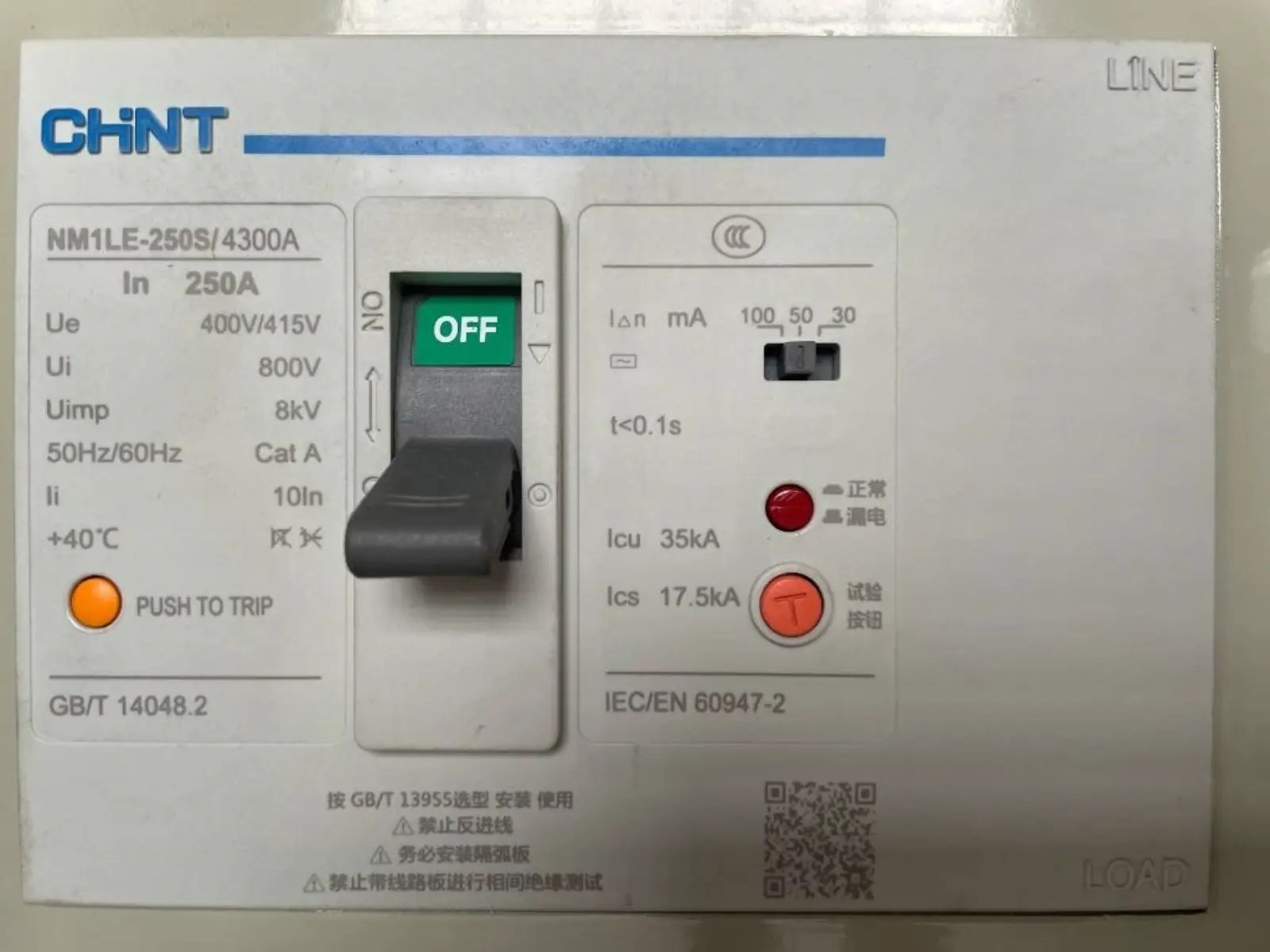

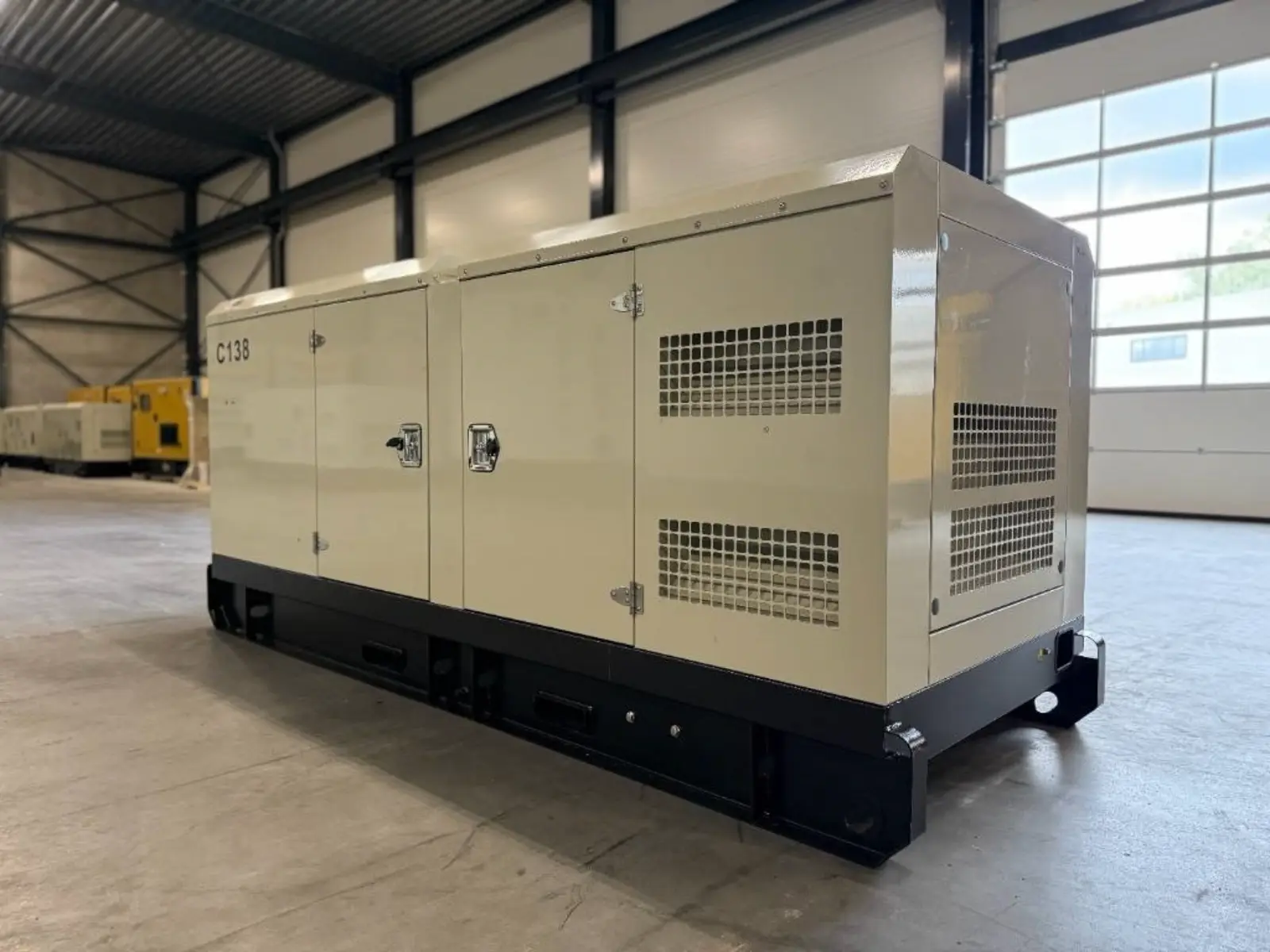

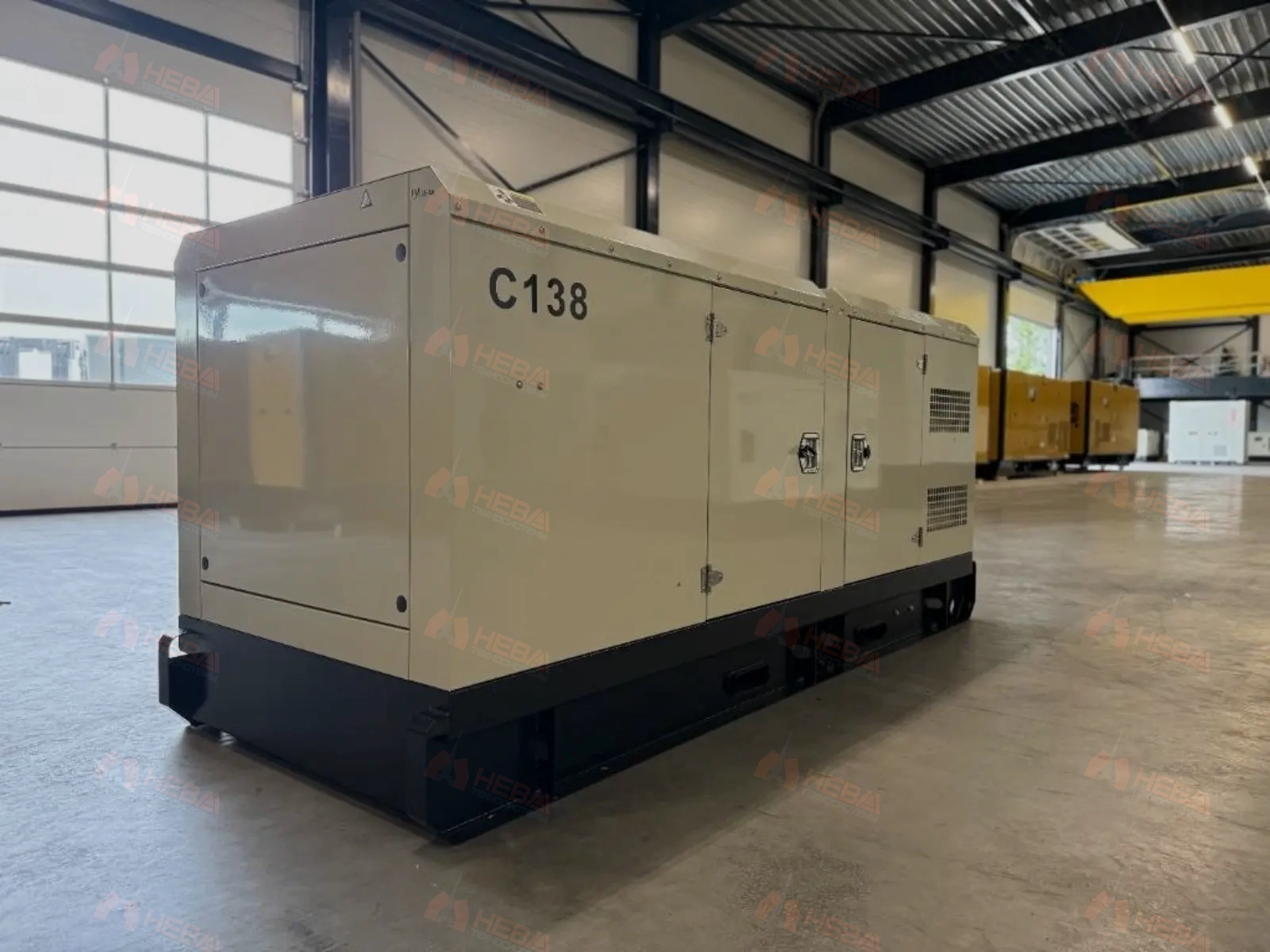

Cummins 6BTA5.9-G2

Описание

Дизельная электростанция Cummins Power Generation — это полностью интегрированная система выработки электроэнергии, обеспечивающая стабильную работу, высокую надёжность и универсальность применения в режимах резервного, основного и непрерывного электроснабжения.

Установка спроектирована как единый комплекс, оптимизированный по производительности, устойчивости к нагрузкам и сроку службы для промышленной эксплуатации.

Соответствие стандартам и сертификация

• Сертификация CE
• Соответствие требованиям по шуму ЕС 2000/14/EC (этап 2006 года)
• Проектирование в соответствии с ISO 8528
• Производство на предприятиях, сертифицированных по ISO 9001 / ISO 9002

Ключевые особенности

Промышленный дизельный двигатель Cummins

Надёжный четырёхтактный двигатель для тяжёлых условий эксплуатации. Обеспечивает стабильную мощность, быстрый отклик на изменение нагрузки и сниженные выбросы.

Опциональный генератор с постоянными магнитами (PMG)

Повышенная пусковая способность электродвигателей и улучшенная устойчивость к коротким замыканиям.

Альтернатор промышленного класса

Обмотки с шагом 2/3 и низкой реактивностью для минимальных искажений напряжения при нелинейной нагрузке. Высокая стойкость к коротким замыканиям. Изоляция класса H.

Интегрированная система охлаждения

Радиатор, установленный на раме станции, рассчитан на номинальные температуры окружающей среды и упрощает проектирование системы отвода тепла.

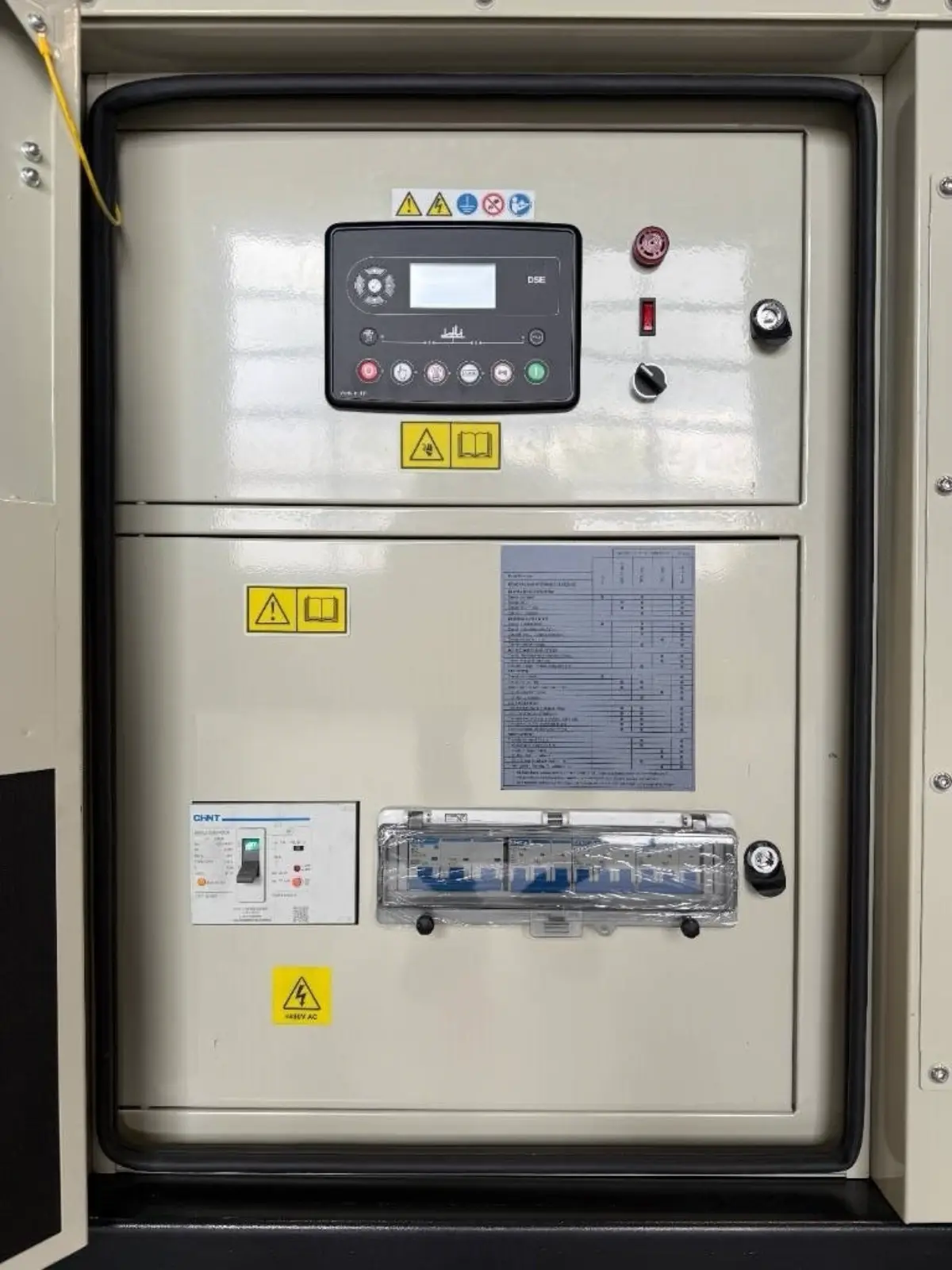

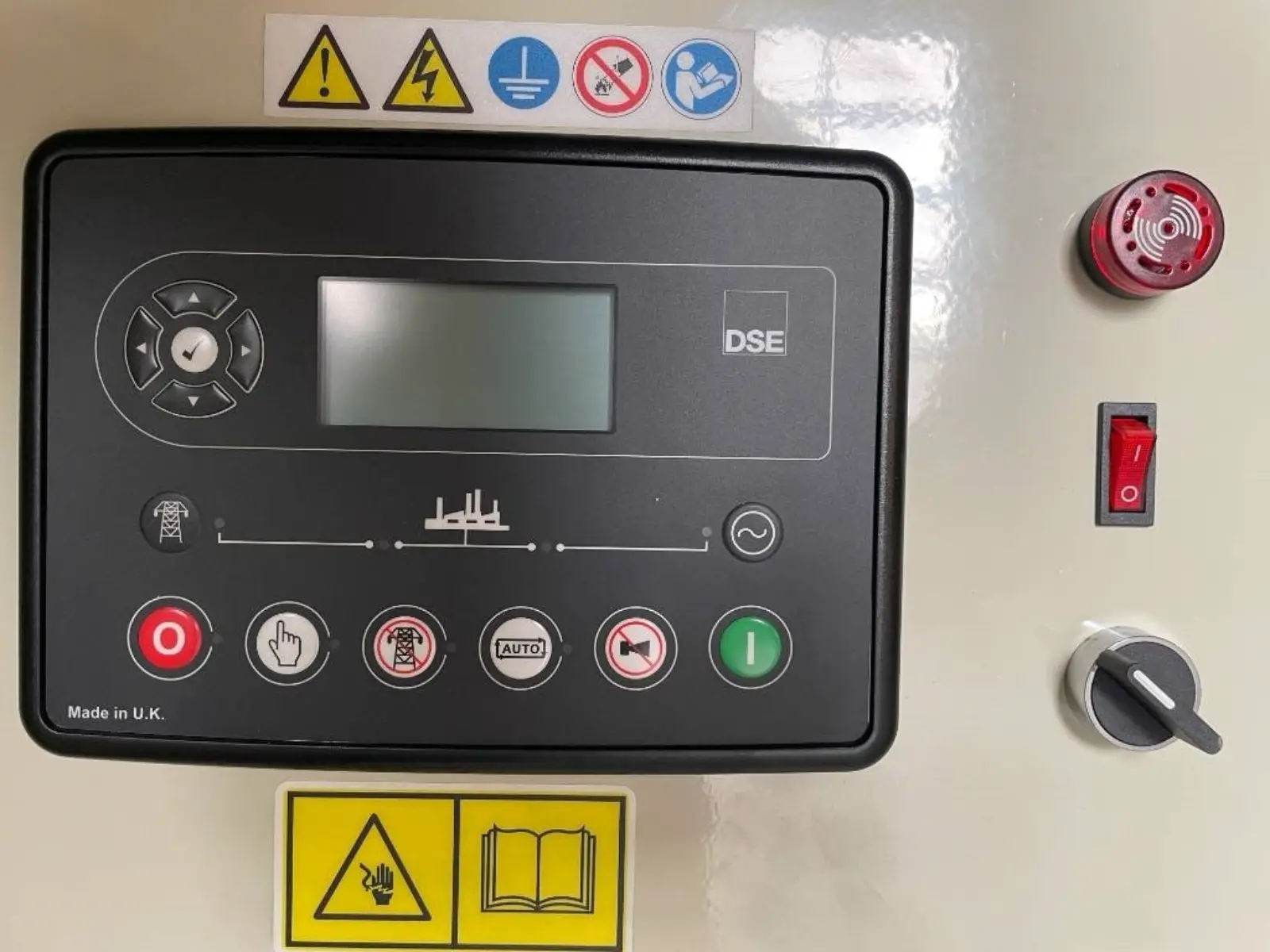

Система управления PowerCommand®

Электронный контроллер в стандартной комплектации обеспечивает:

• автоматический запуск и останов
• удалённое управление
• контроль аварий
• индикацию рабочих параметров и состояний

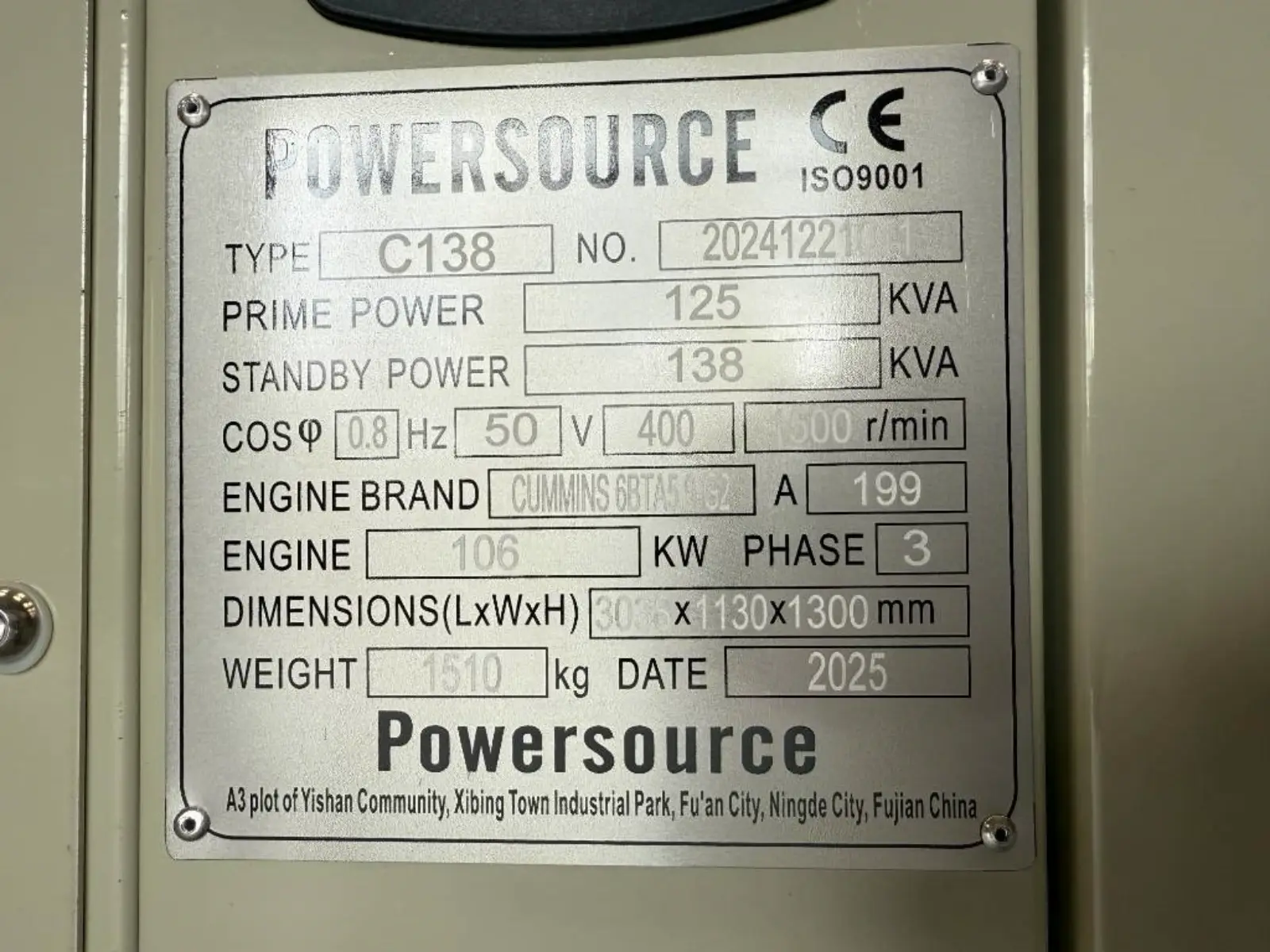

Мощность дизельной электростанции Cummins 6BTA5.9-G2 (50 Гц)

Резервная мощность (Standby), кВА

Модель станции	Резервная мощность (Standby), кВА (кВт)	Основная мощность (Prime), кВА (кВт)
C150 D5	150 (120)	136 (109)

Технические характеристики генераторной установки

Параметр	Значение	Примечание
Класс регулирования	ISO 8528 G2	Промышленный стандарт стабильности
Регулирование напряжения	±1 %	От холостого хода до полной нагрузки
Случайное отклонение напряжения	±1 %	При динамической нагрузке
Регулирование частоты	Изохронное	Постоянная частота
Отклонение частоты	±0,25 %	Высокая точность
Электромагнитная совместимость	BS EN 61000-6-4 / 61000-6-2	Соответствие нормам EMC

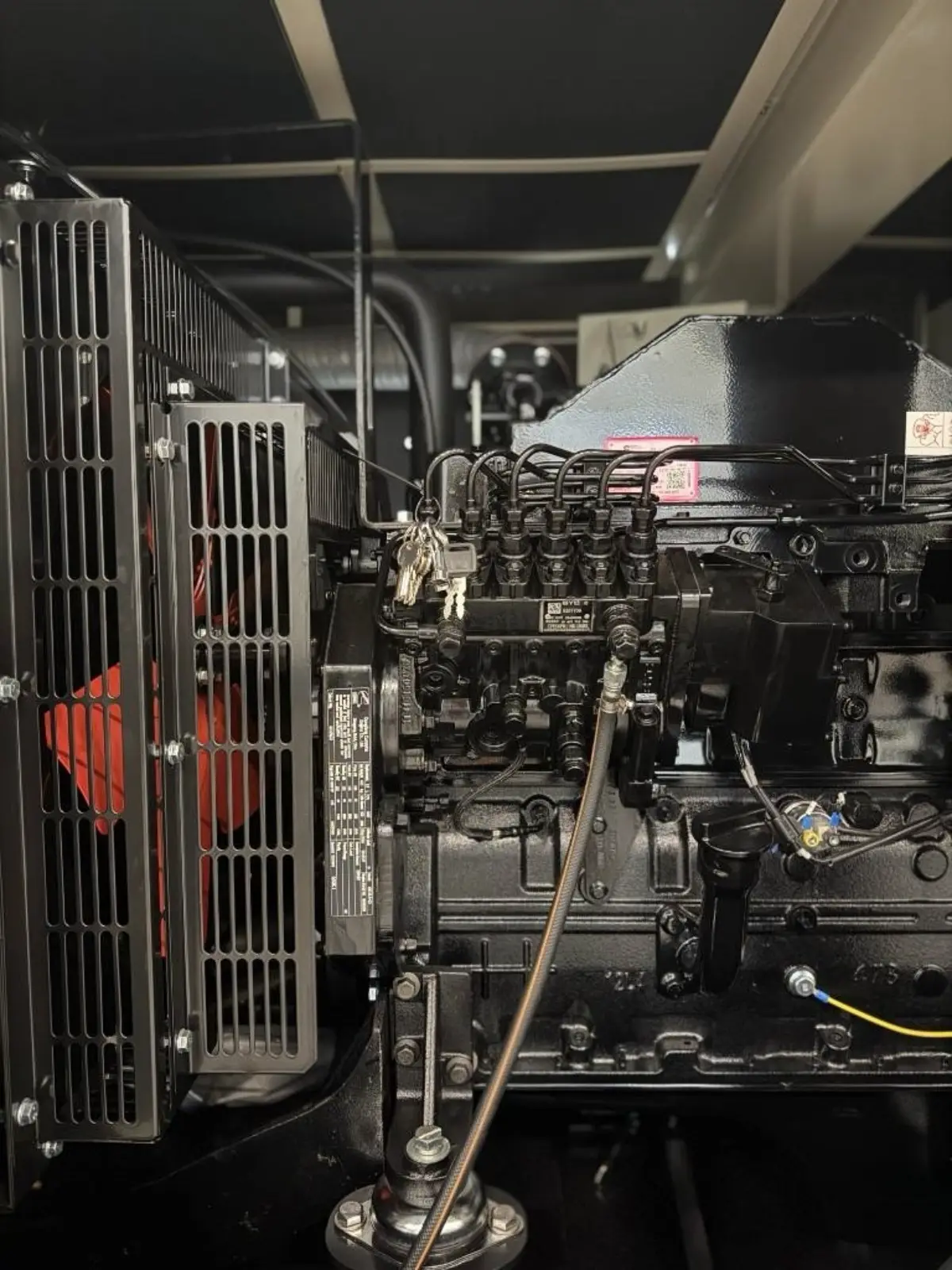

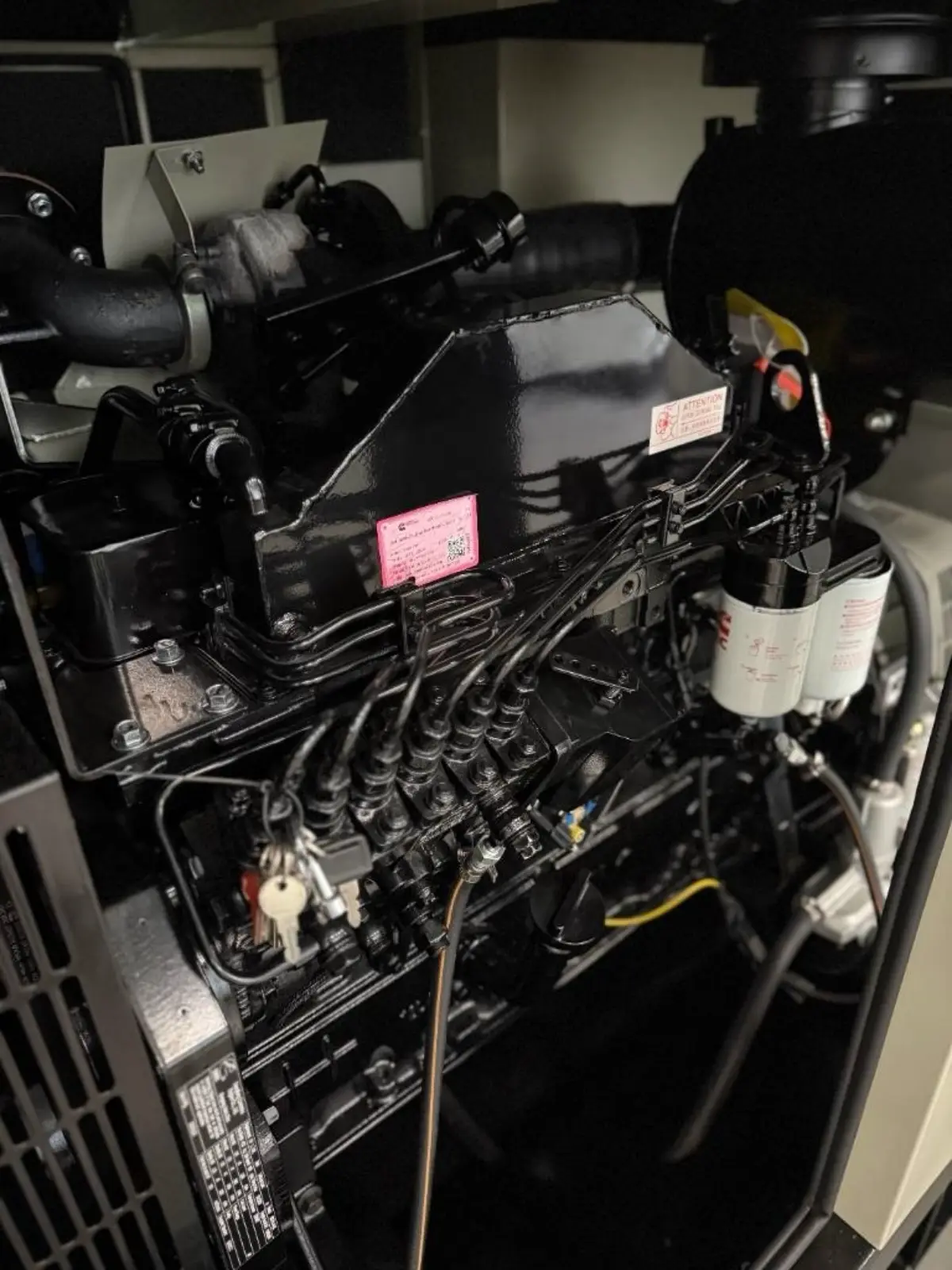

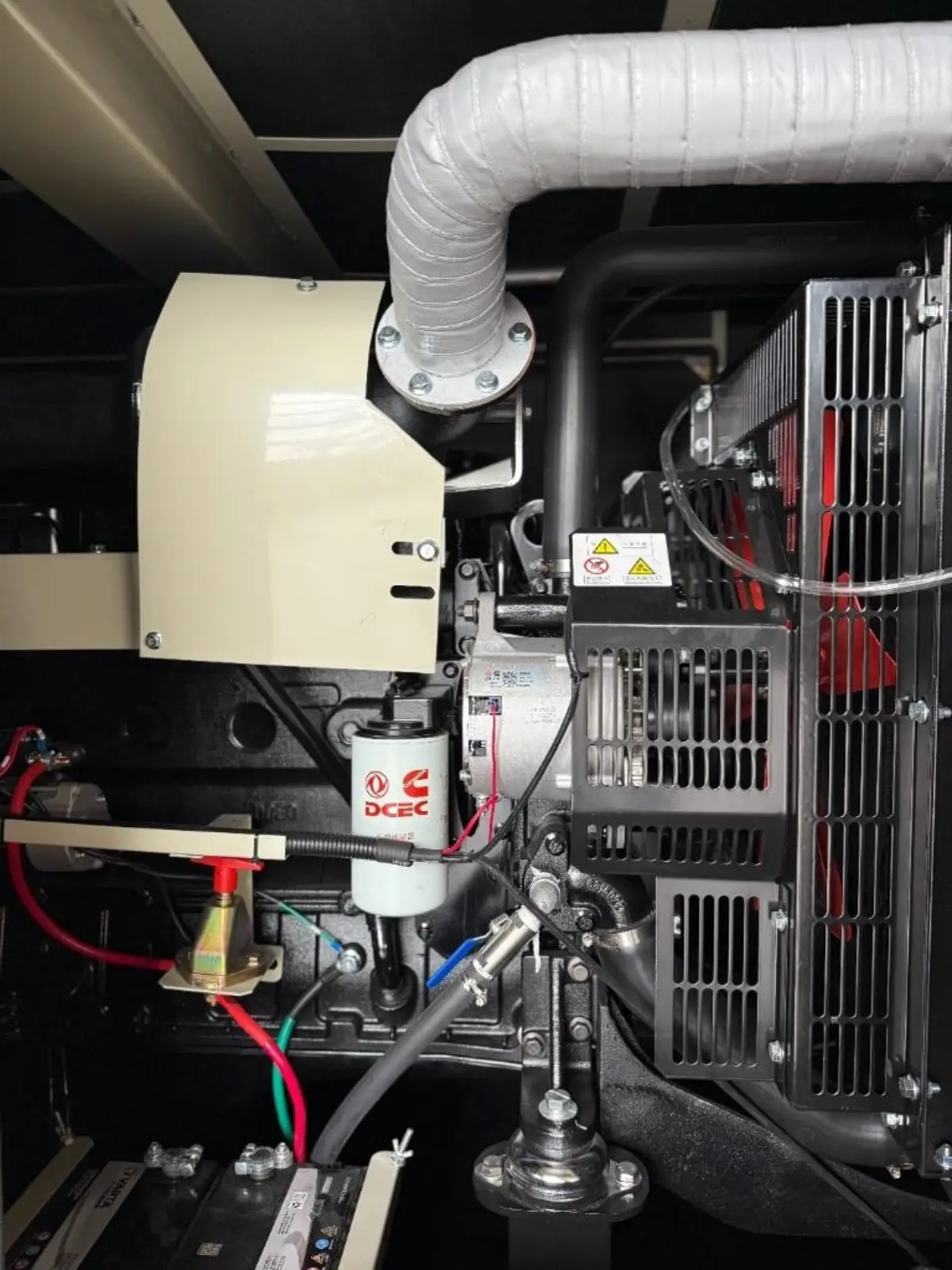

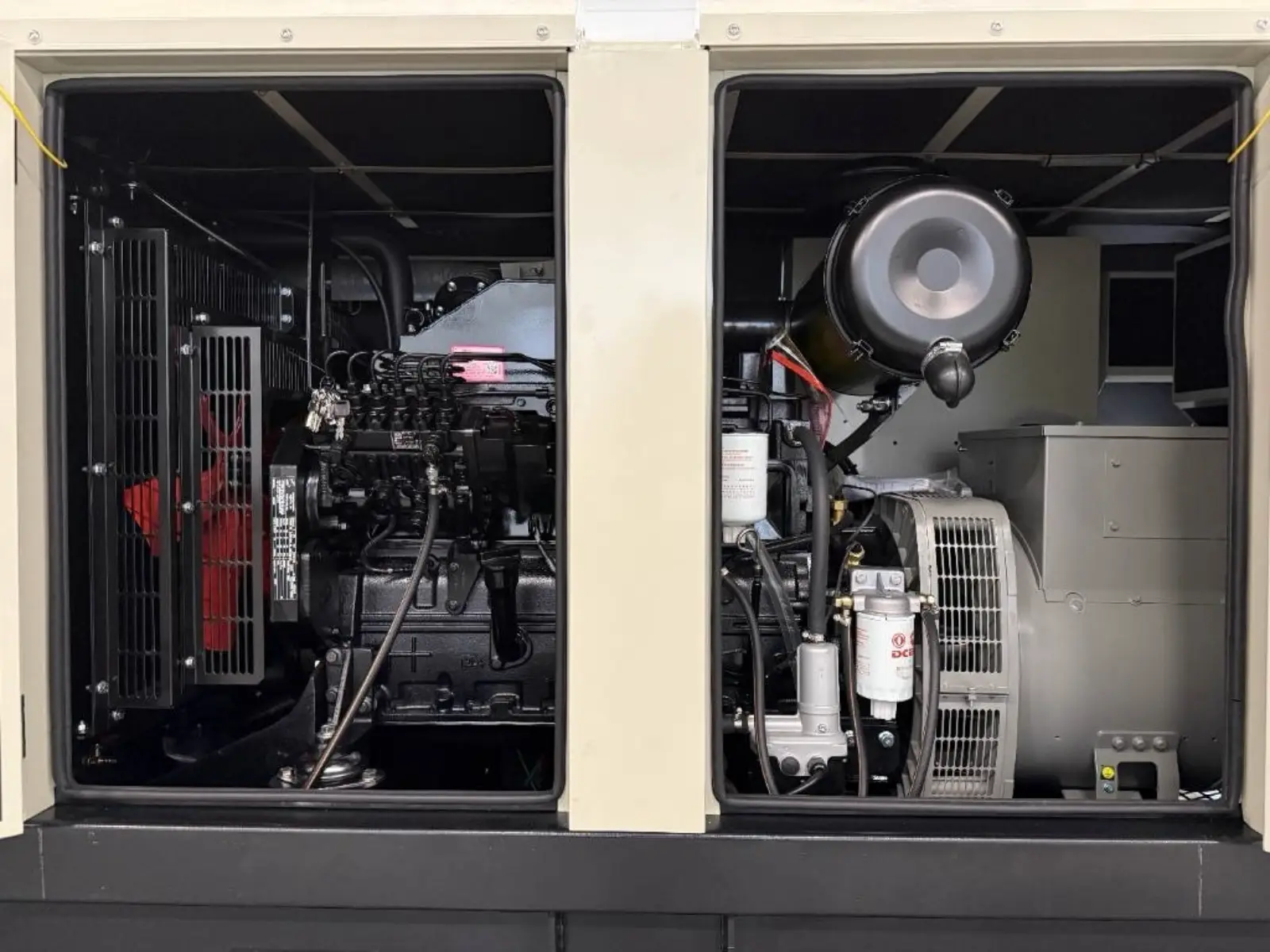

Характеристики двигателя Cummins 6BTA5.9-G2

Параметр	Значение	Ед. измерения
Конструкция	Рядный, 4-тактный, с турбонаддувом	—
Диаметр цилиндра	102	мм
Ход поршня	120	мм
Рабочий объём	5,88	л
Блок цилиндров	Чугунный, 6 цилиндров	—

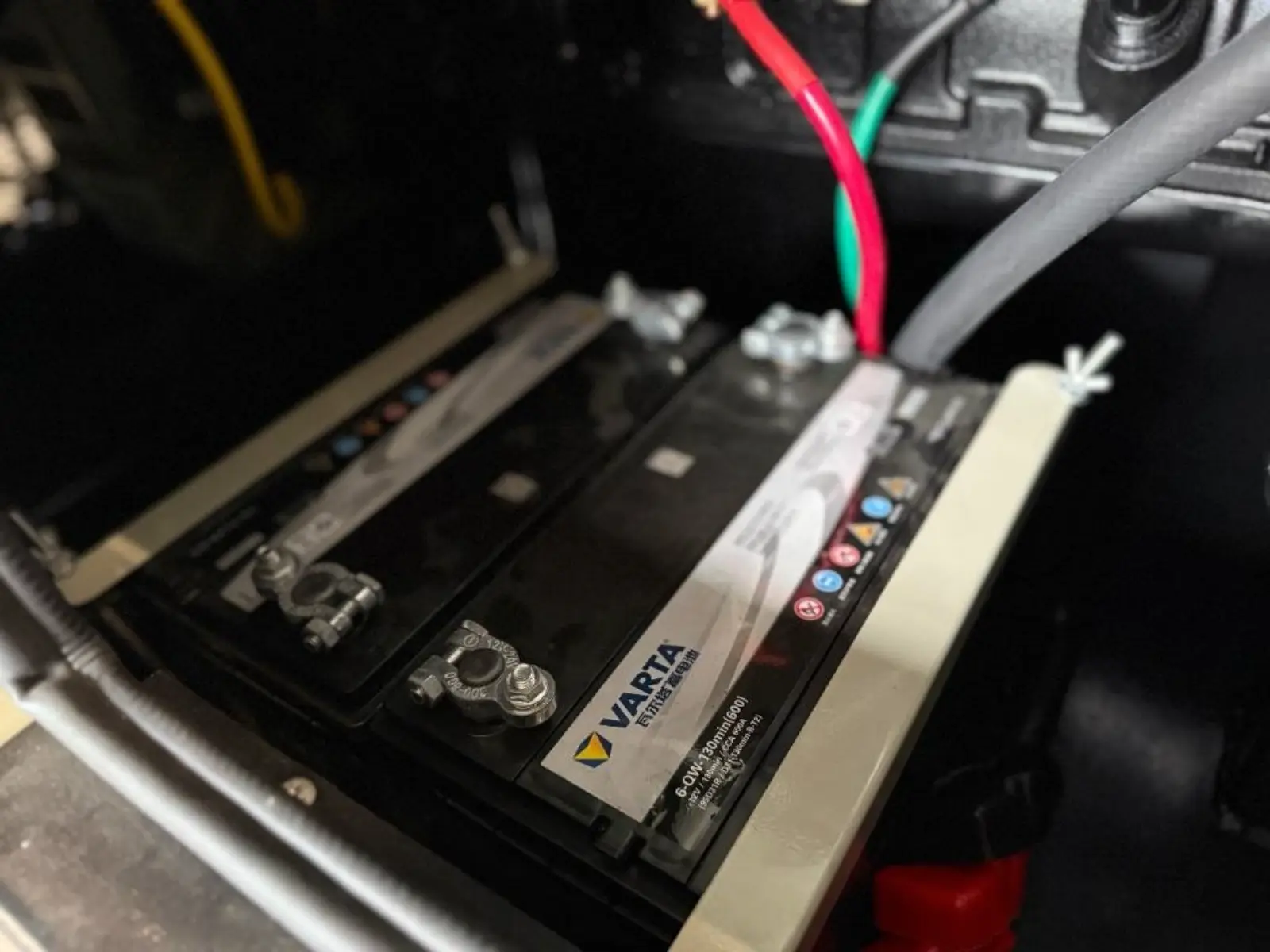

Ёмкость АКБ	100	А·ч
Генератор зарядки	65	А
Напряжение запуска	12 В	отрицательная масса
Топливная система	Прямой впрыск	—
Топливные фильтры	Сепаратор воды, сменные	—
Воздушный фильтр	Сухой сменный элемент с индикатором засорения	—
Масляный фильтр	Полнопоточный, сменный	—
Система охлаждения	Радиатор на раме станции	до +50 °C

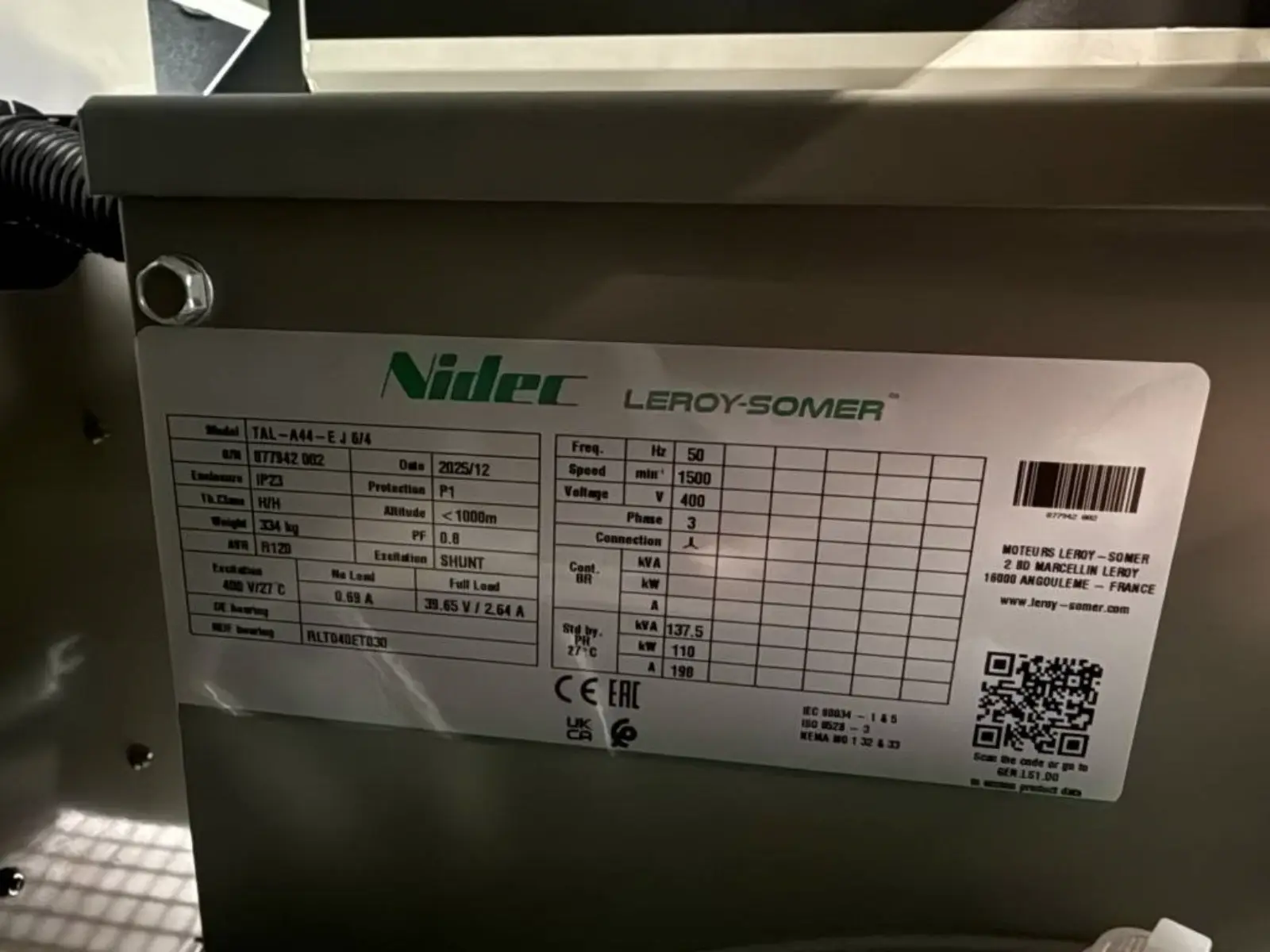

Характеристики альтернатора генераторной установки

Параметр	Значение	Примечание
Конструкция	Бесщёточный, с одним подшипником	Вращающееся магнитное поле
Статор	Обмотка с шагом 2/3	Минимальные искажения напряжения
Ротор	Одноподшипниковый, с гибкой муфтой	Повышенная надёжность
Класс изоляции	H	Работа при высоких температурах
Температурный нагрев	125–163 °C	В режиме Standby
Возбуждение	Самовозбуждение	Без внешнего питания
Чередование фаз	A (U), B (V), C (W)	Стандартная схема
Охлаждение	Центробежный вентилятор	Прямой привод
Искажения напряжения (THD)	< 1,5 % без нагрузки	< 5 % при линейной нагрузке
Влияние на связь (TIF)	< 50	По стандарту NEMA
Гармоники (THF)	< 2 %	Высокое качество тока

Доступные напряжения (50 Гц)

Фаза–нейтраль	Фаза–фаза	Применение
230 В	400 В	Стандарт РФ и СНГ
240 В	416 В	Промышленное
220 В	380 В	Старые сети
254 В	440 В	Специсполнение

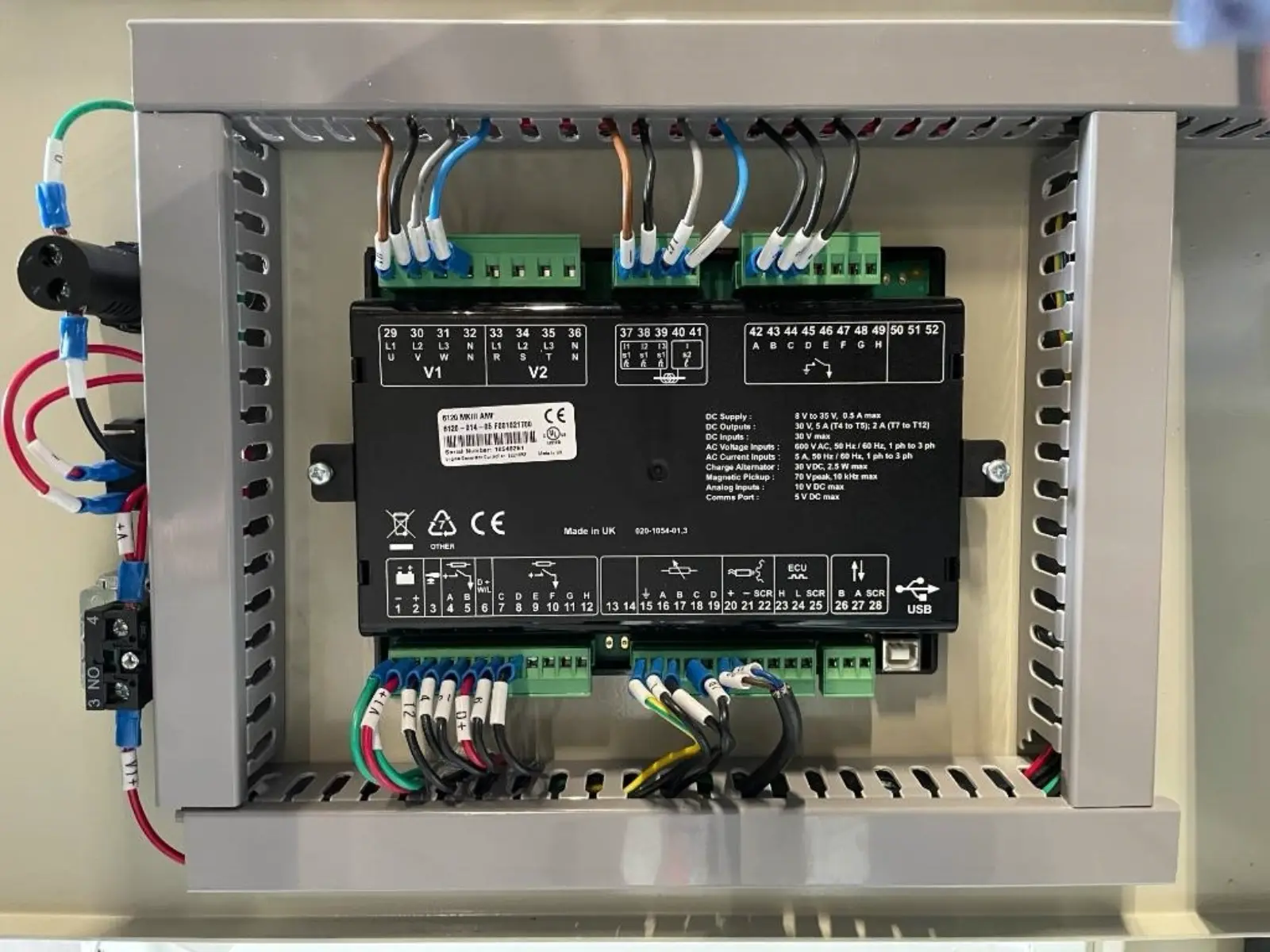

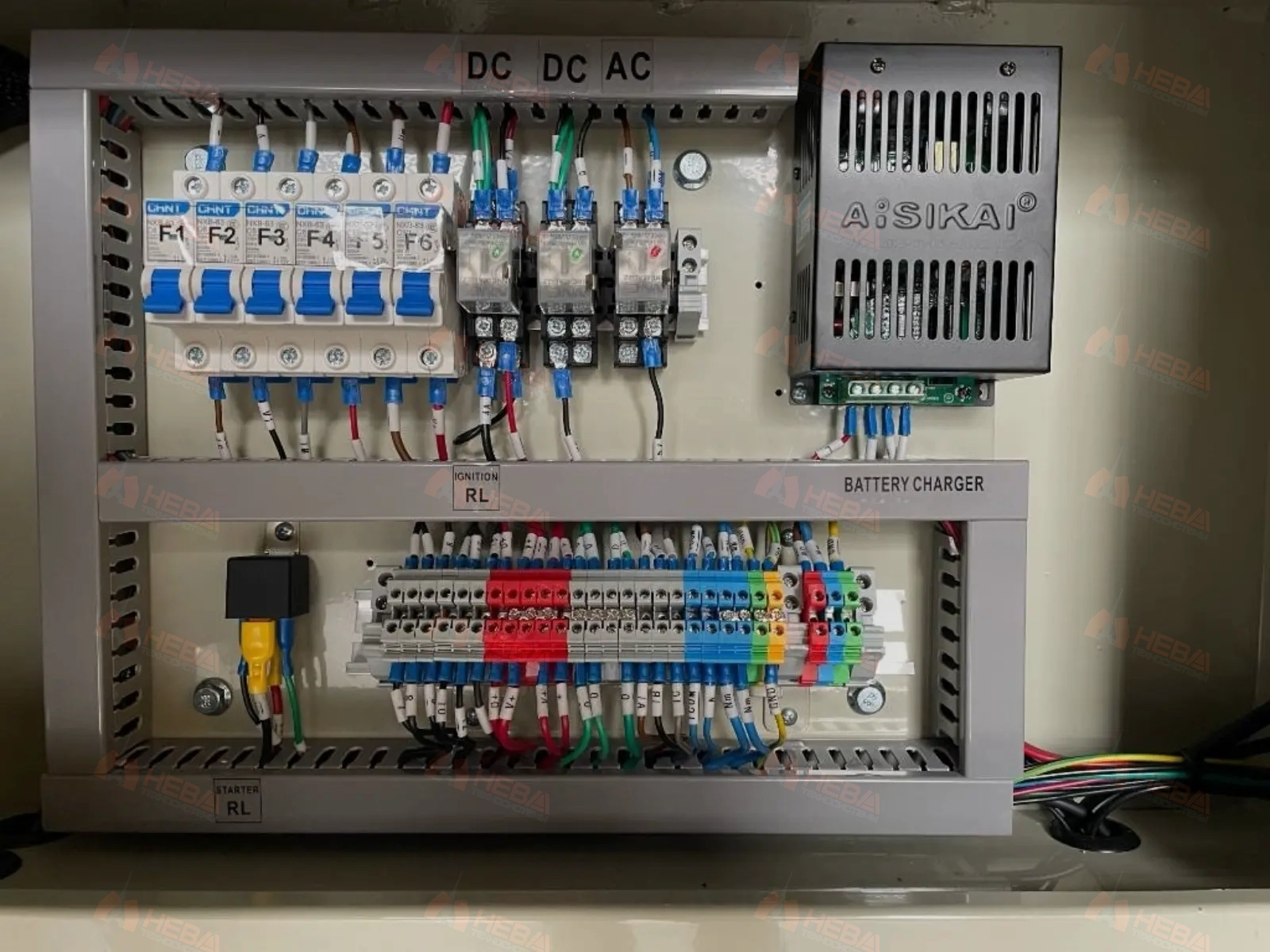

Система управления PowerCommand™ PCC1301

Контроллер PowerCommand™ 1301 — это микропроцессорная система мониторинга и управления дизельной электростанцией, обеспечивающая автоматический запуск и останов, цифровую стабилизацию напряжения, управление оборотами двигателя и комплексную защиту оборудования.

Панель предназначена для работы с генераторными установками в автономном режиме без параллельной работы.

Контроллер поддерживает различные схемы подключения по напряжению и мощности в диапазоне от 120 до 600 В AC при частоте 50 или 60 Гц.

Питание осуществляется от аккумуляторных батарей станции с рабочим диапазоном от 8 до 35 В DC.

Основные функции системы управления

• Работа от аккумуляторов 12 В или 24 В
• Цифровое регулирование оборотов двигателя (опция) с изохронным поддержанием частоты
• Цифровая стабилизация напряжения с однофазным измерением (фаза–фаза)
• Полный мониторинг двигателя и альтернатора
• Управление запуском двигателя, подачей топлива и свечами накаливания
• Настраиваемые входы и выходы:
  • 2 дискретных входа
  • 2 релейных выхода с сухими контактами
• Отображение всех ключевых параметров работы станции
• Интеллектуальный запуск с контролем подачи топлива для снижения дымности и скачков частоты
• Удобное сервисное обслуживание через ПО InPower™

Функции защиты и управления

Система обеспечивает:

• локальный и удалённый запуск/останов
• защиту по основным аварийным параметрам
• контроль состояния двигателя и генератора в реальном времени

Переключатель режимов работы генераторной установки Система управления PowerCommand™ оснащена трёхпозиционным переключателем режимов:

OFF (Выключено) Дизельная электростанция полностью остановлена и не может быть запущена. Режим также используется для сброса аварийных ошибок.

RUN (Ручной запуск) Станция запускается и работает по стандартному алгоритму пуска под контролем панели управления.

AUTO (Автоматический режим) Запуск электростанции происходит по сигналу от внешнего устройства — например, от системы АВР или диспетчерского управления.

Индикация состояния и аварийные сигналы

Система управления поддерживает подключение внешних световых индикаторов для отображения режимов работы и неисправностей.

Основные сигналы состояния:

• Мигание лампы во время предпускового подогрева и запуска двигателя
• READY TO LOAD (Готовность к нагрузке) — мигает до выхода станции на номинальное напряжение и частоту, затем горит постоянно
• Аварии отображаются в виде мигающего двухзначного кода ошибки

Светодиодная индикация (опция)

Панель может комплектоваться LED-индикаторами следующих состояний:

• Не в автоматическом режиме
• Удалённый запуск
• Предупреждение
• Аварийная остановка
• Автоматический режим
• Работа станции

Вход удалённой аварийной остановки

Поддерживается внешний аварийный выключатель, обеспечивающий немедленное отключение электростанции при срабатывании.

Базовая защита двигателя

Система автоматически отключает установку при:

• превышении оборотов двигателя
• падении давления масла
• перегреве двигателя
• снижении оборотов или отказе датчика
• неудачном запуске
• неисправности генератора зарядки аккумуляторов (предупреждение)

Габаритные размеры и масса дизельной электростанции

Модель станции	Габариты (Д × Ш × В), мм	Масса сухая, кг
C150 D5	2404 × 1100 × 1472	1167
C135 D6	2404 × 1100 × 1472	1167

Масса с рабочими жидкостями

Модель станции	Масса заправленная, кг	Примечание
C150 D5	1206	Топливо, масло, охлаждающая жидкость
C135 D6	1206	Топливо, масло, охлаждающая жидкость

Доставка оборудования осуществляется собственным транспортом по всей территории Российской Федерации.

Стоимость доставки в цену продукции не включена и рассчитывается индивидуально в зависимости от региона, объёма и условий поставки. Возможен самовывоз из склада в СПб.
